01

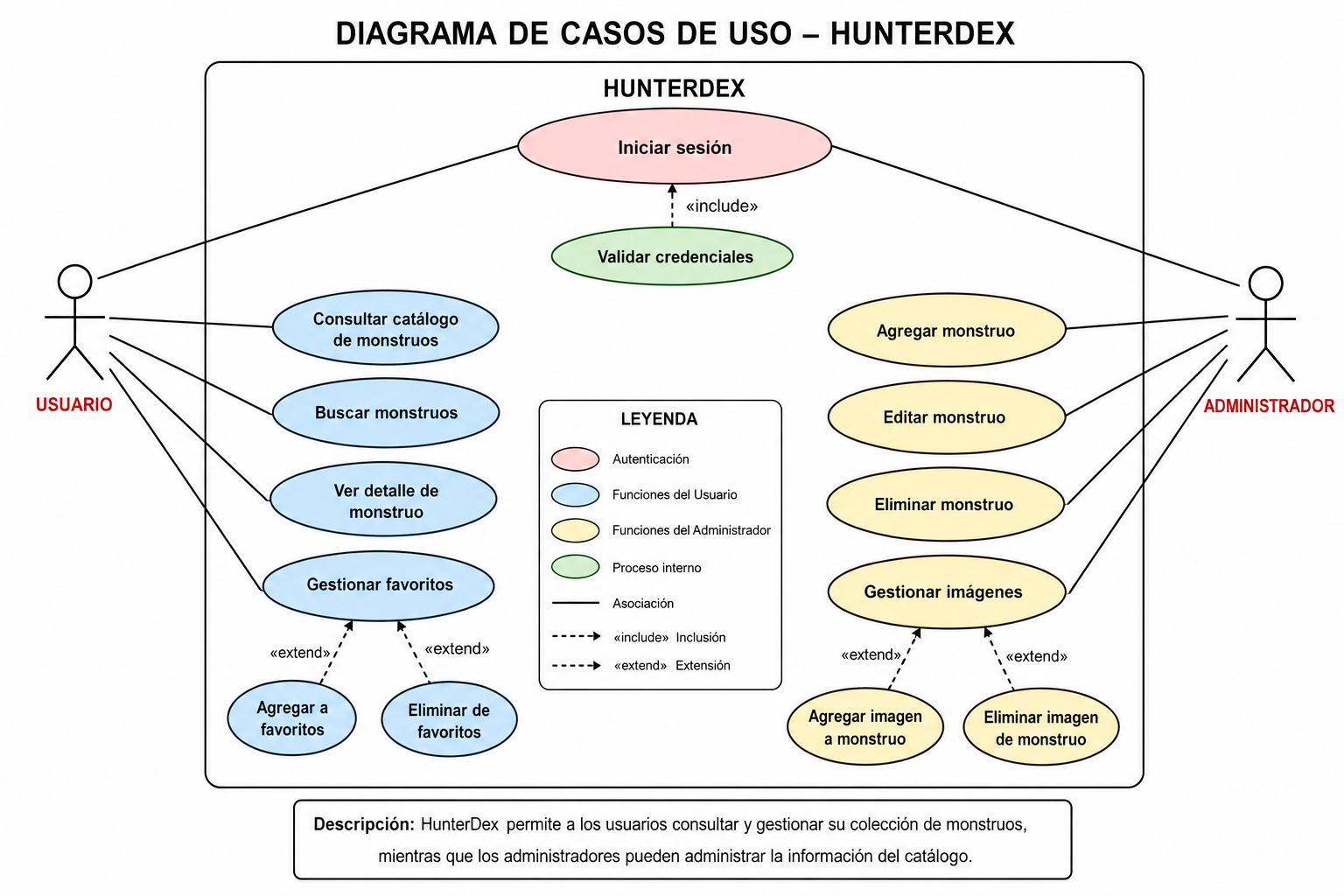

Casos de Uso
Muestra la relación entre los actores del sistema (Usuario y Administrador) y las funcionalidades disponibles en HunterDex.
Figura 1 — Casos de uso del sistema
02

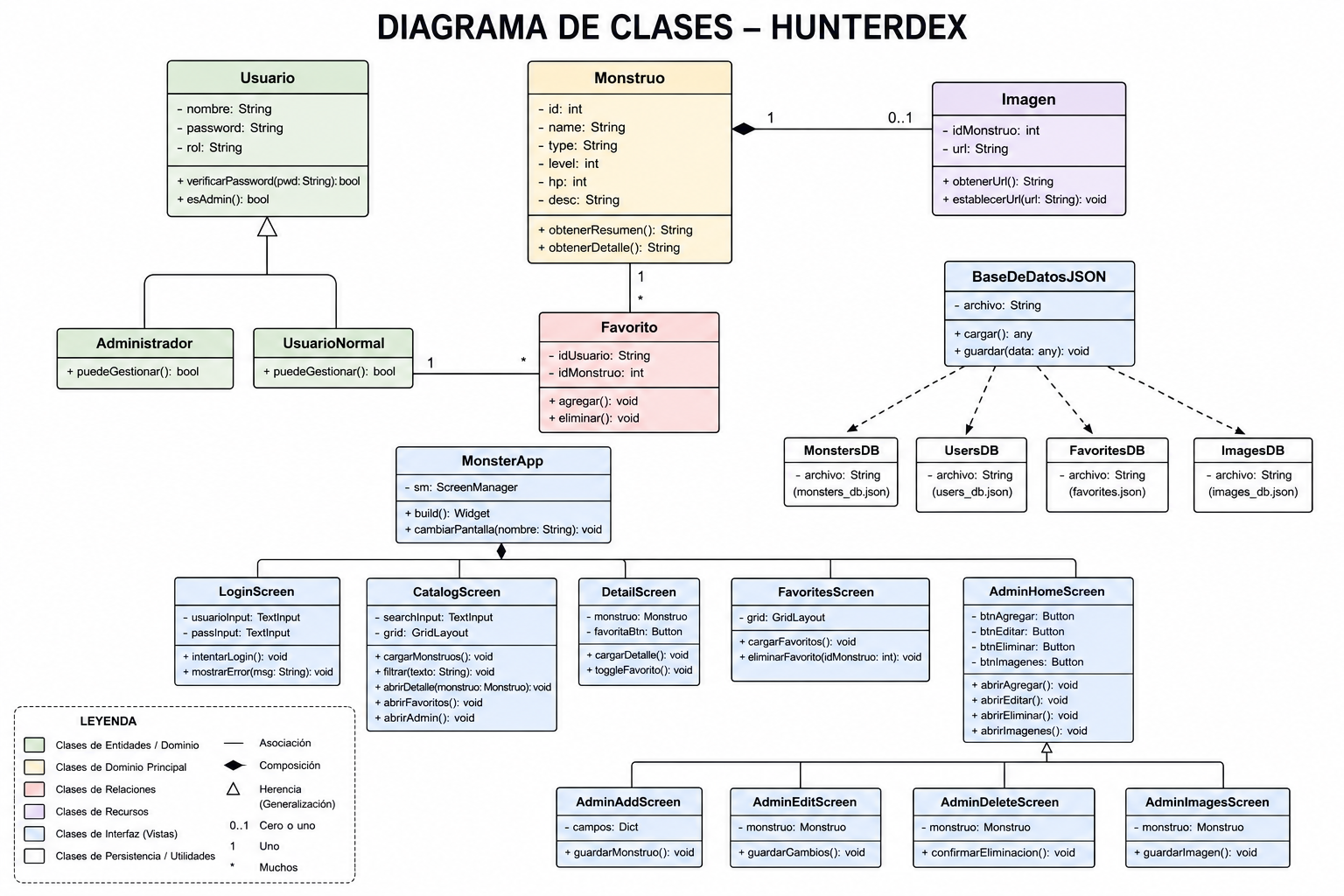

Diagrama de Clases
Representa las entidades del dominio, sus atributos y las relaciones estructurales entre las clases principales del sistema.
Figura 2 — Estructura de clases del sistema
03

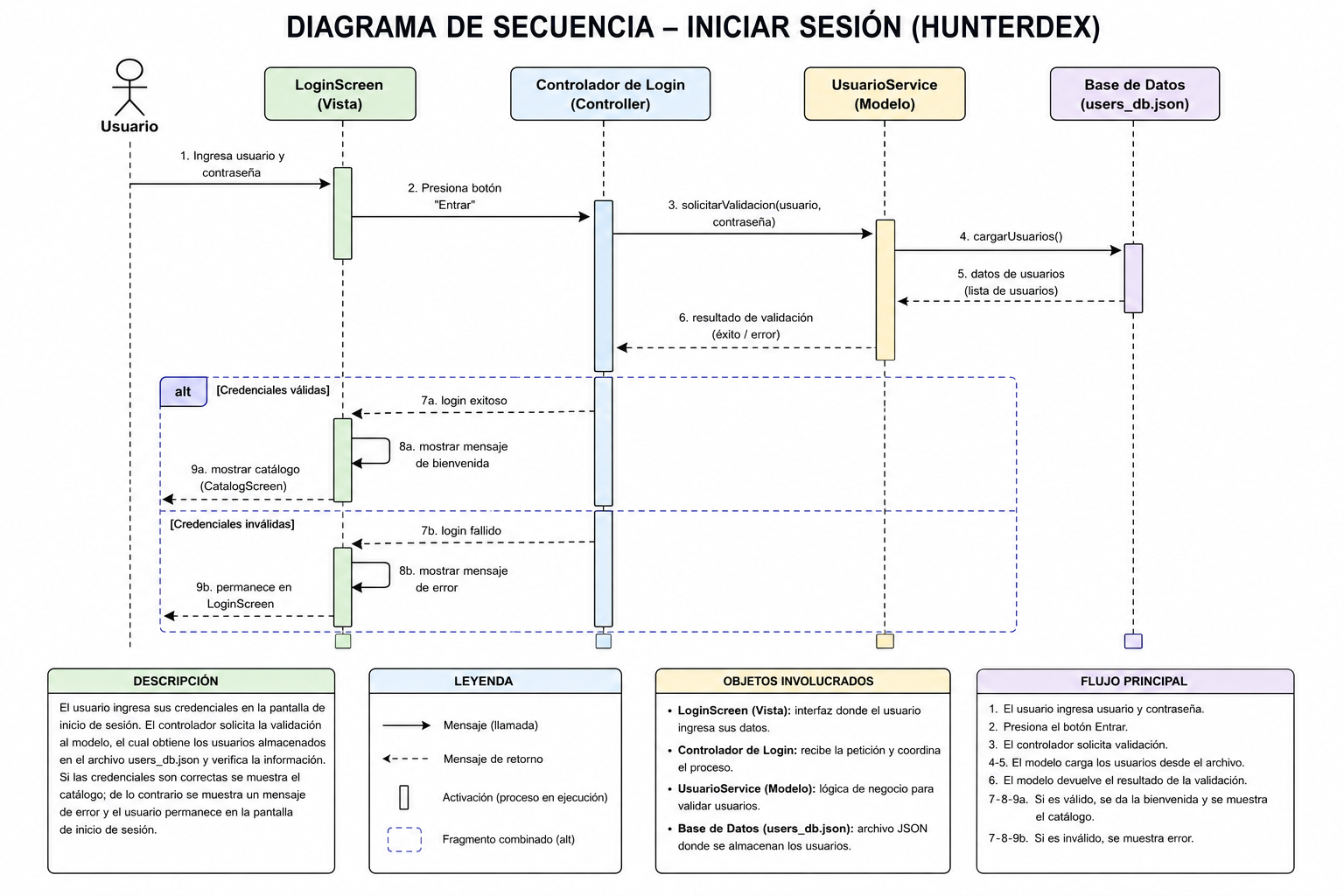

Secuencia — Inicio de Sesión
Ilustra el flujo de mensajes entre los componentes del sistema durante el proceso de autenticación de un usuario.
Figura 3 — Flujo de autenticación
04

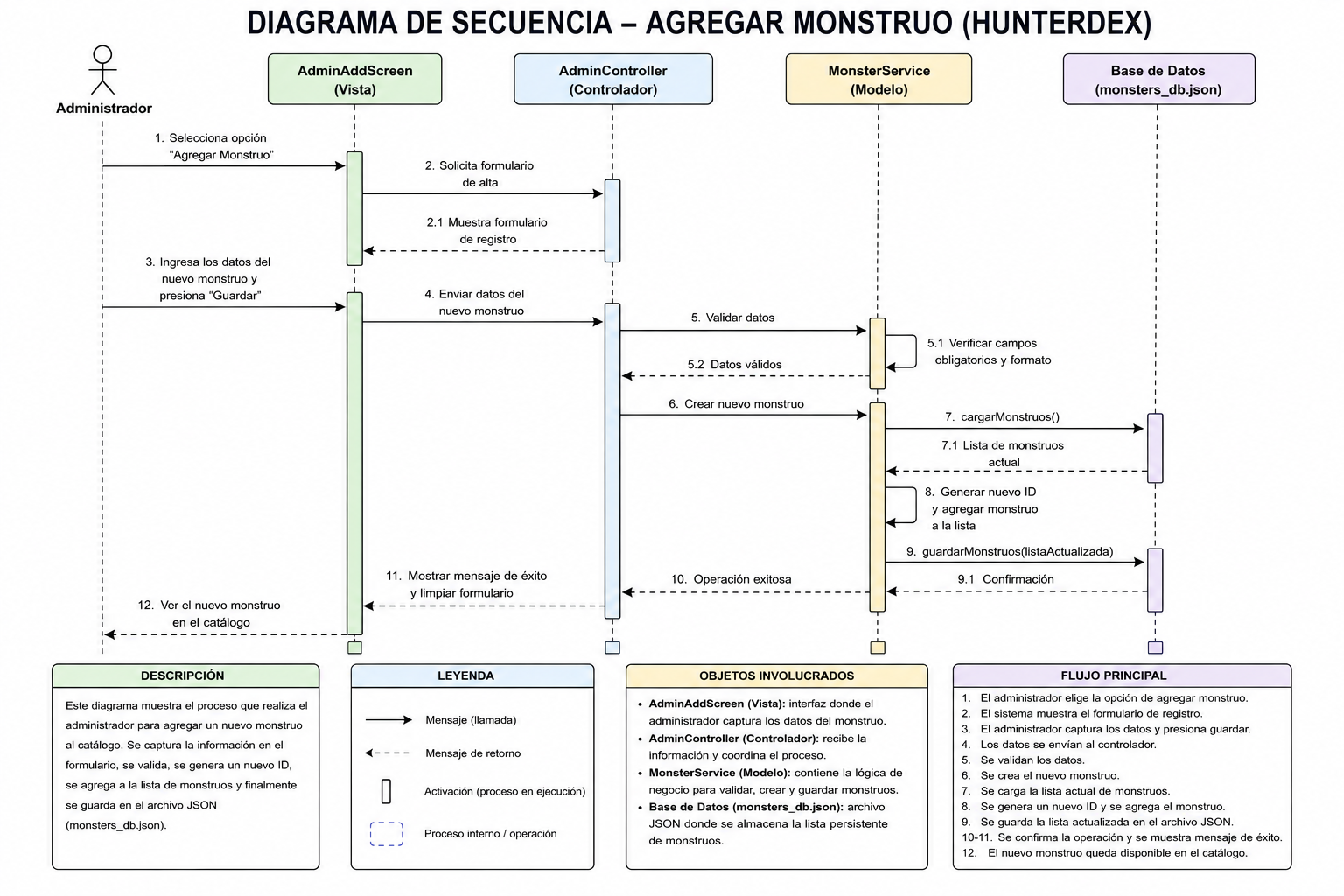

Secuencia — Agregar Monstruo
Describe la secuencia de interacciones cuando el administrador agrega un nuevo monstruo al catálogo del sistema.
Figura 4 — Flujo de alta de monstruo
